Corte

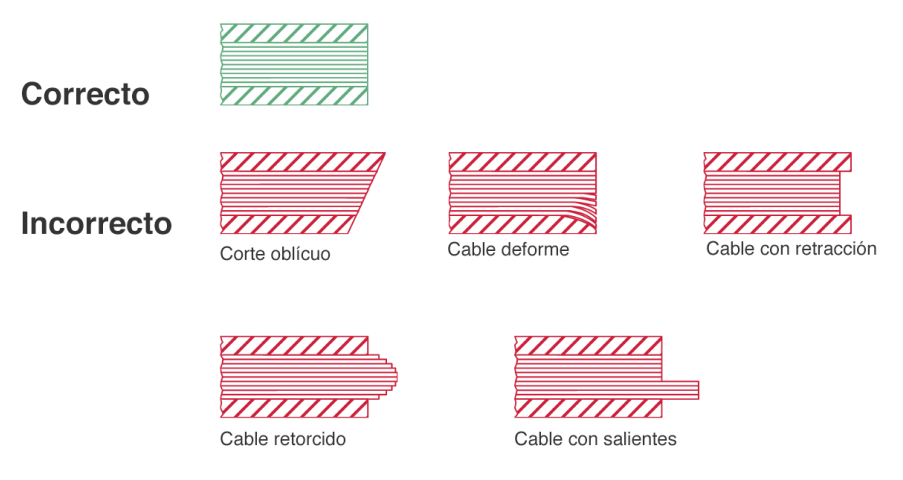

Instrucciones de corte
Primero debe cortar el cable. Un corte recto y uniforme sin deformación del cable, es la base para un proceso correcto posterior.

Pelado

Instrucciones de pelado
Antes de instalar la punta terminal, el cable debe estar pelado.
Esto consiste en cortar y retirar el aislamiento a una cierta longitud, sin dañar el cable y el aislamiento del cable restante.

Longitud de pelado: La longitud exacta del pelado va de acuerdo con la sección transversal y la longitud de crimpado de la punta terminal. Pequeñas variaciones pueden ser necesarias dependiendo del grosor del aislamiento.

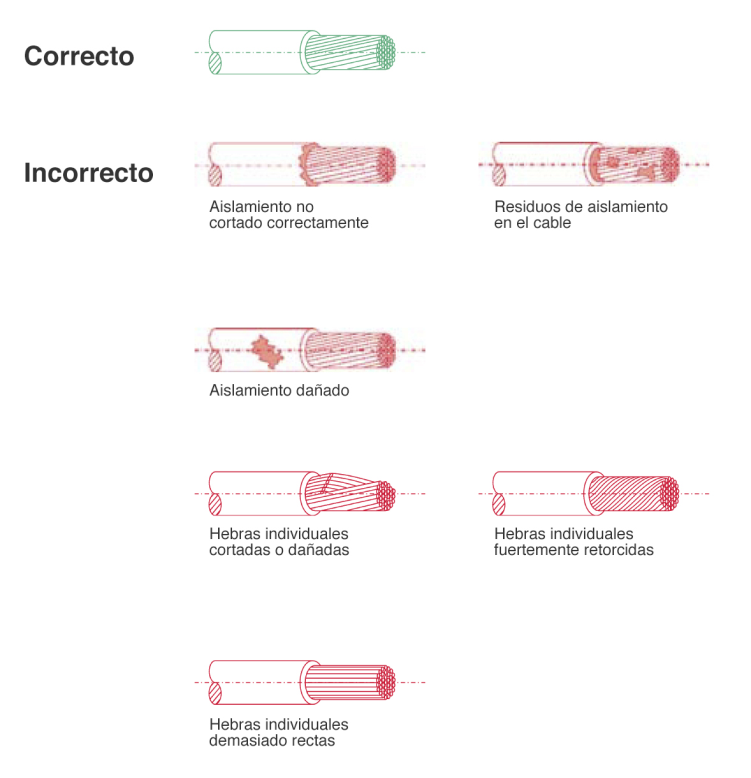

Calidad de pelado: Es importante garantizar la
profundidad en el pelado y no dañar el conductor.

En la DIN EN60352-2 se enumeran los errores de pelado.

Crimpado

Instrucciones de crimpado
Después del pelado, la punta terminal correspondiente puede crimparse en el extremo del cable. El “Crimpado” es el producto de una conexión homogénea y estrecha entre el extremo del cable y la punta terminal. Dicha conexión solo puede garantizarse mediante el uso de herramientas y máquinas de alta presición. El resultado es una conexión mécanica y eléctrica segura. Los estándares nacionales e internacionales más comunes son considerados con los productos Z+F: DIN 46228 parte 1 y 4,EN 60947-1, VG 95211, certificación CSA-US y certificación UL.
